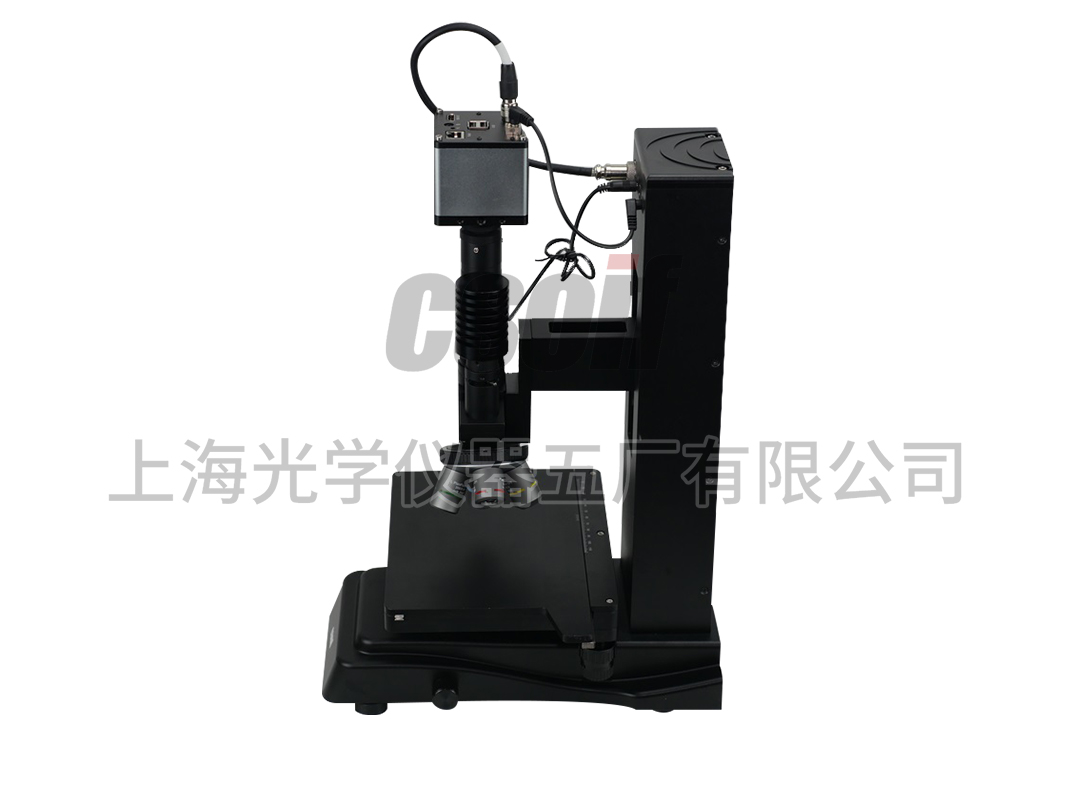

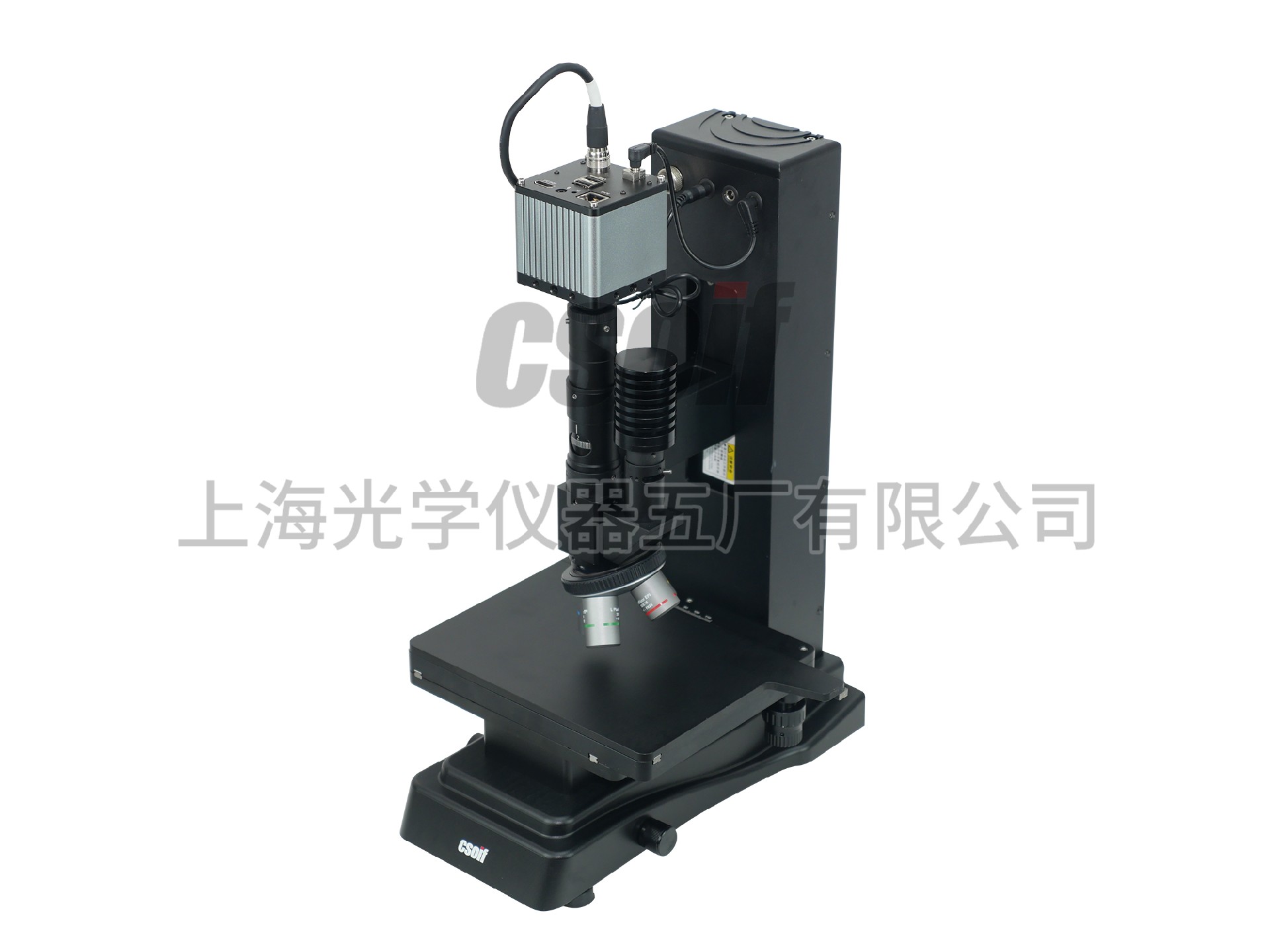

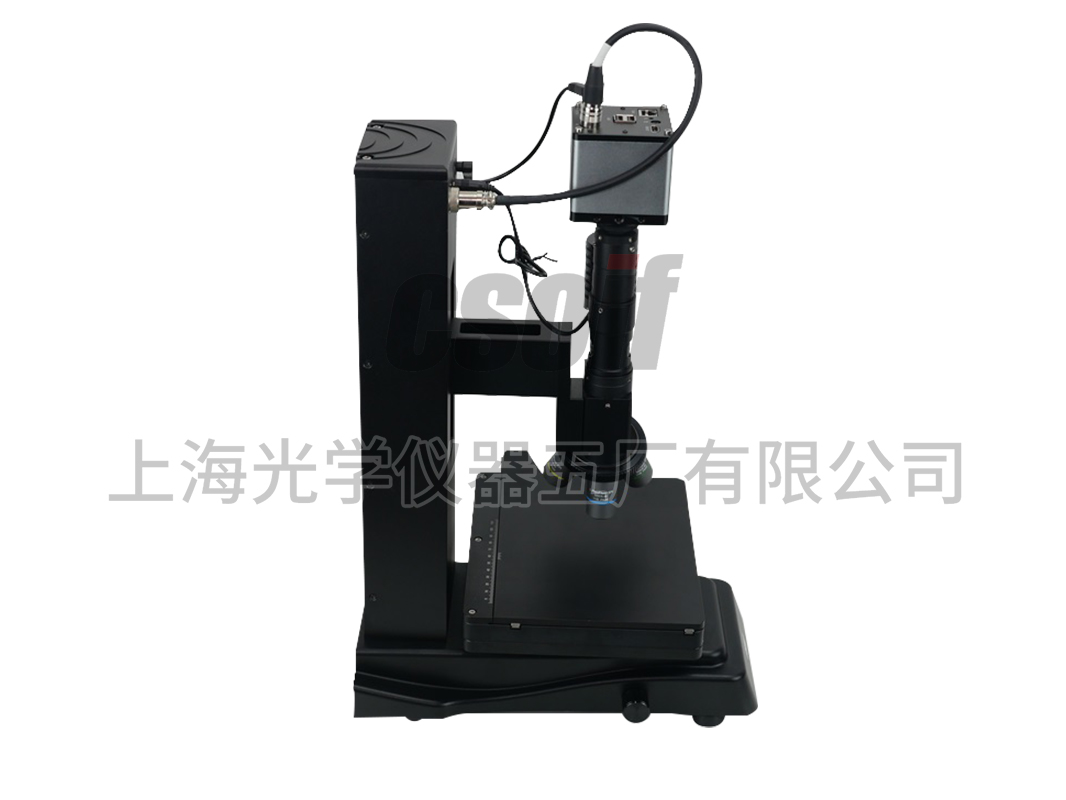

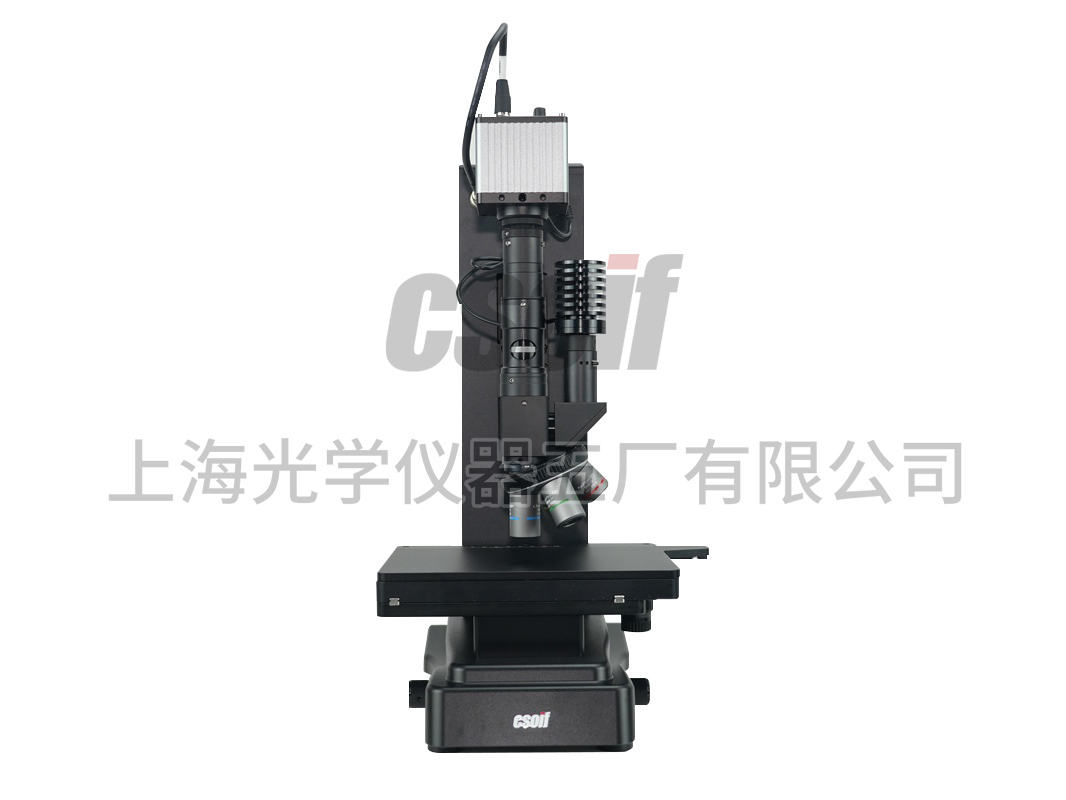

一、产品配置：
1.标配10倍的高清物镜，多种倍率物镜选择：产品默认装配的10X的平场物镜。工作距离17.7mm,孔径0.30mm。镜头接口直径20.2mm。根据需要，可以选配5X、20X、50X物镜。镜头主体支持0.7-5倍光学变倍。

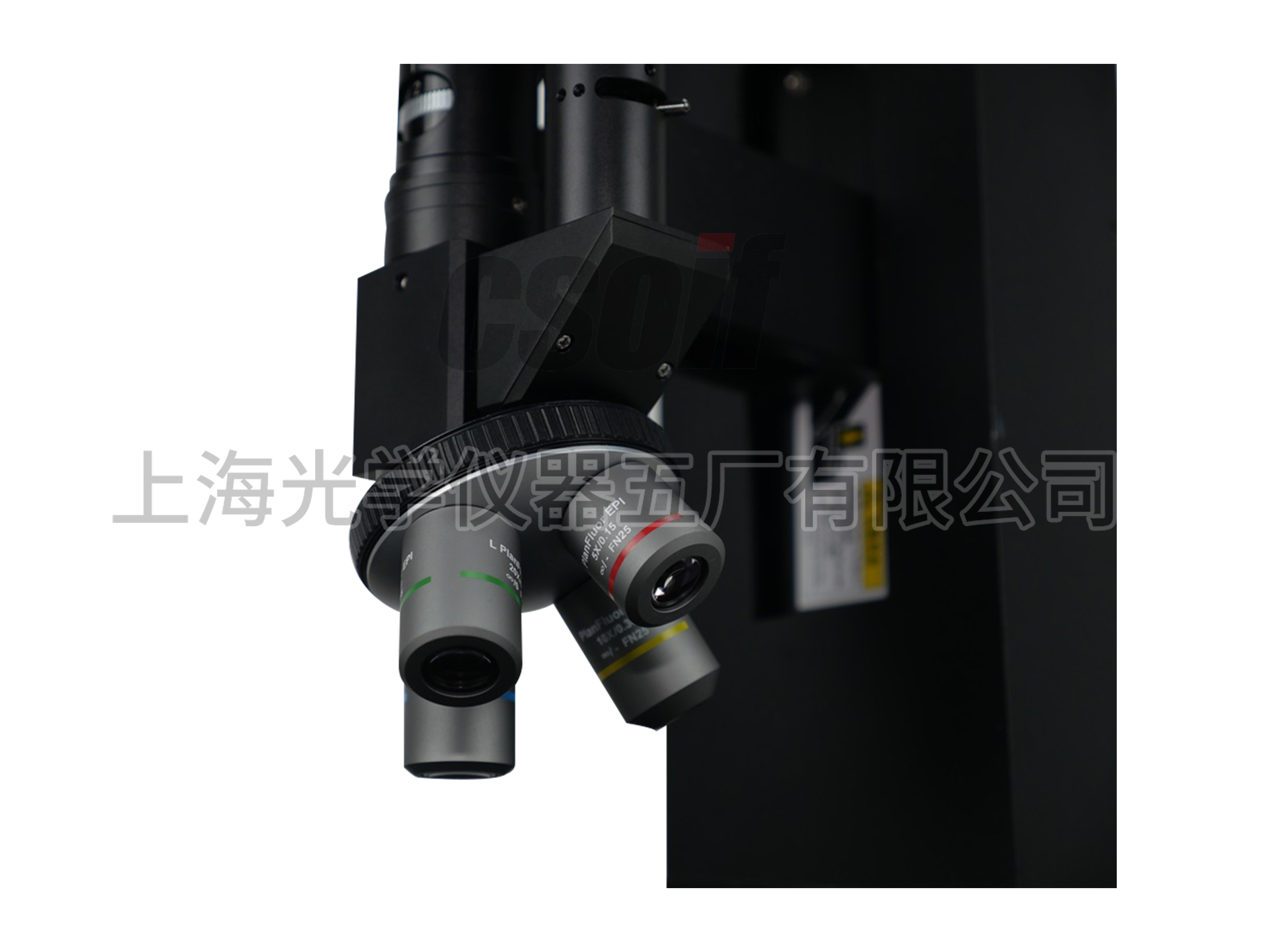

2.选装转换鼻轮：可以加转4孔位转换鼻轮，4个孔位分别安装5倍、10倍、20倍和50倍物镜。
放大倍率表：
各种规格镜头在24寸显示器下的倍率 (显示器尺寸475*268mm) | ||||
物镜倍数 ———————— 镜头光学倍数 | 5X ———————— | 10X ———————— | 20X ———————— | 50X ———————— |
0.7 | 80倍 | 160倍 | 300倍 | 800倍 |
1 | 100倍 | 200倍 | 400倍 | 1000倍 |
2 | 200倍 | 400倍 | 800倍 | 2000倍 |
3 | 300倍 | 600倍 | 1200倍 | 3000倍 |
4 | 400倍 | 800倍 | 1600倍 | 4000倍 |
5 | 500倍 | 1000倍 | 2000倍 | 5000倍 |
3.高亮LED同轴光源：高亮度的同轴点光源，功率5W，可靠自然散热设计。稳定运行。
4.精密的XY移动载台：载台尺寸200*180mm,行程范围100*109mm。XY移动手动，移动精度0.01mm。
5.高精度的Z轴驱动：Z轴采用高精度步进电机驱动，读取精准的光栅尺测量距离，光栅尺分辨率0.1um。

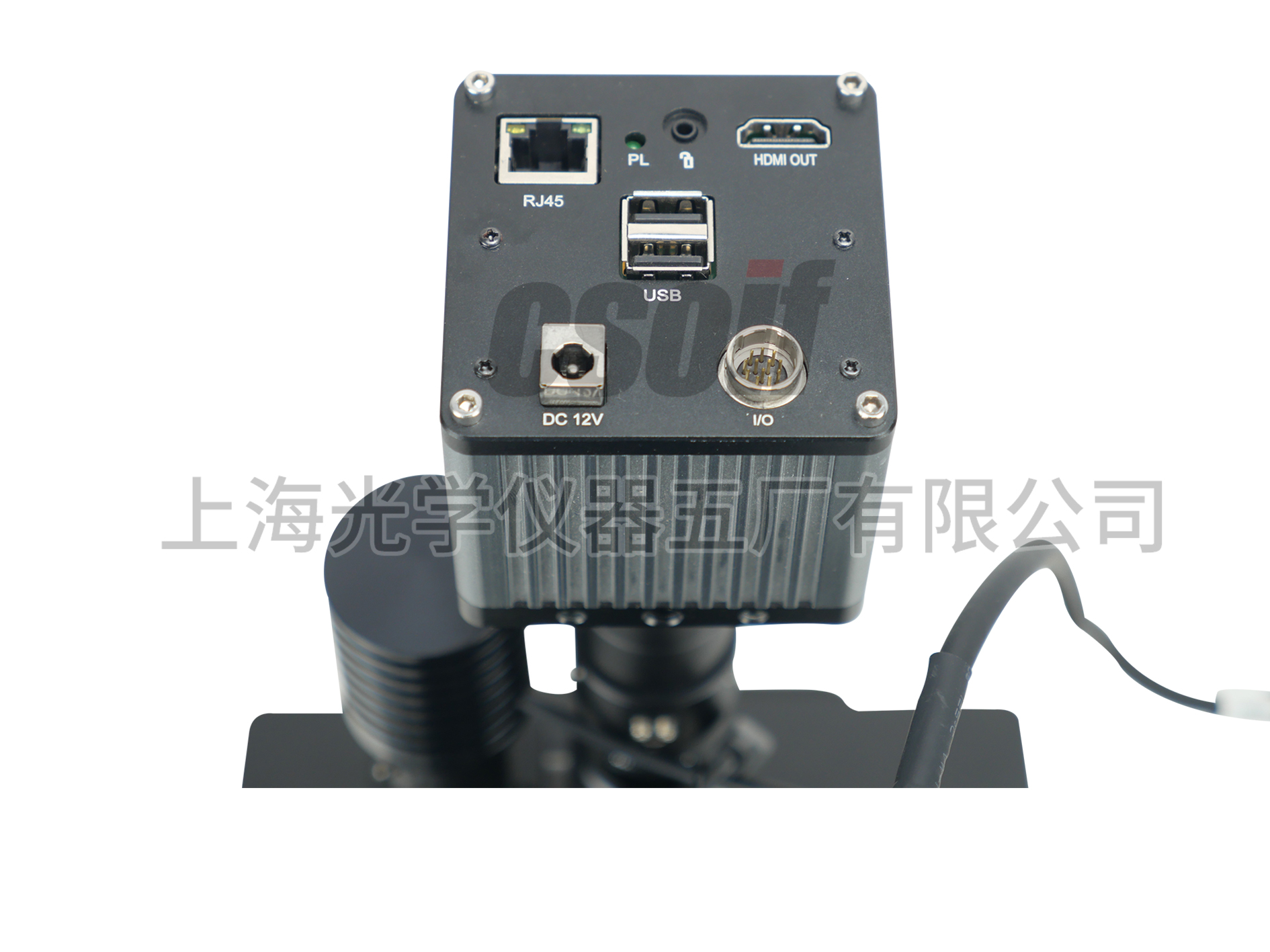

6.超清的HDMI相机：
相机参数：
芯片结构 | FPGA+ARM |
操作系统 | LINUX 3.10 |
内核结构 | 双核Cortex-A9 |
主频速度 | 1Ghz |
光学尺寸 | 1/2” |
分 辨 率 | 1920×1080 |
像素尺寸 | 5.8*5.8um |
帧 率 | 30fps |
色彩调节 | RGB三通道单独调节 |
白 平 衡 | 自动曝光 |
画面镜像 | 上下镜像、左右镜像 |
HDR | 支持宽动态 |
视频接口 | HDMI |
网络接口 | 1000Mbps |
工作电压 | DC 12v |
7.立体3D成像：利用景深合成技术，构造三维立体图形。图形可720度拖曳旋转观看。切割线可以任意角度任意位置调整，生成剖面图。
8.切割线可以任意角度拖曳。
9.超高精度的图像采样设置，便捷数据和图像报表输出。
二、产品技术参数：
镜头参数 | |||
放大率 | 最小0.75X | 最大5.25X | |
变焦比 | 1：7（0.75x-5.25x） | ||
景深 | 0.95mm | 0.085mm | |
分辨率 | 7.5um | 2um | |
视场 | 1/3” Sensor | 4.7×6.3mm | 0.68×0.19mm |
1/2” Sensor | 6.3×8.5mm | 0.91×1.2mm | |
2/3” Sensor | 8.7×11.7mm | 1.2×1.6mm | |
10X物镜（标配） | 工作距离 | 分辨率 | |
11mm | 0.9um | ||
整机参数 | |||
分辨率 | 1920*1080 | ||
像素尺寸 | 5.8*5.8um | ||
靶面尺寸 | 1/1.2” | ||
帧速 | 30帧/s | ||
自动白平衡 | 自动白平衡 | ||
自动曝光 | 自动曝光 | ||
图像镜像 | 上下镜像 左右镜像 | ||
测量精度 | 最大测量精度6um,重复测量精度3um（标配物镜） | ||
图片采集数 | 3-200张 | ||
Z轴精度 | 0.1um | ||
载台尺寸 | 220*180mm | ||
载台行程 | 109*100mm | ||
Z轴行程 | 70mm | ||
工作高度 | 0.5-70mm | ||
电源 | DC 12V2A | ||
产品尺寸 | 260*320*450 | ||
重量 | 13Kg | ||
工作温度 | - 10℃ － 70℃ | ||
