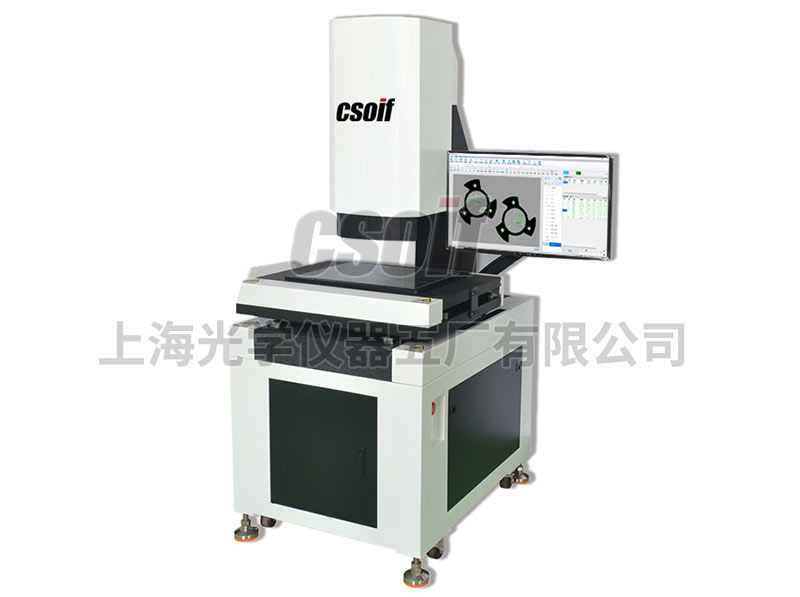

一、规格参数
型号 | FLM32PJ-2 | FLM43PJ-2 | FLM54PJ-2 |
XY轴测量范围(mm) | 300*200*200 | 400*300*200 | 500*400*200 |
机台移动方式 | 自动 | ||
单视野测量范围 | 86*57 | ||
外部尺寸(mm) | 1170x700x1707 | 1353x886x1707 | |
重量(kg) | 280 | 300 | 400 |
承重(kg) | 20 | ||
图像传感器 | 2000万像素工业相机 | ||
镜头 | 双远心光学镜头 | ||
平台移动测量精度(μm) | ±(3.0+L/200) *以标准块为被测产品 | ||
平台未移动测量精度(μm) | ±2.0 | ||
重复性(μm) | ±2.0 | ||
最小显示单位(mm) | 0.01 | ||
景深(mm) | 150 | ||
光源 |
1000级程控光源。 轮廓光:远心平行光源 表面光:LED环形光,外接同轴光 | ||
图像处理 | IVT先进图像分析方法,256灰度等级,20:1亚像素处理技术 | ||
软件 | IVT-VISION-OneKey | ||
工作环境 | 温度:22℃±5℃ 湿度:20~80% | ||
振动:<0.002mm/s,<15Hz | |||
电源 | 220V/50Hz |
二、仪器特点

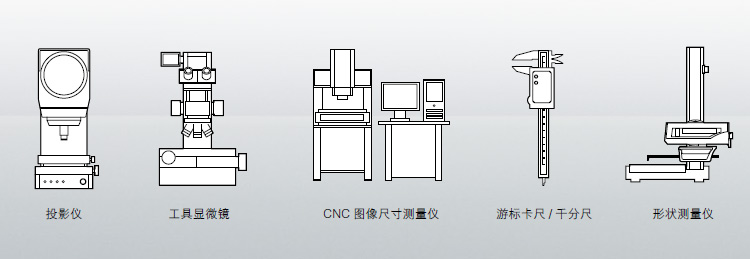

1、打破传统的测量工具。
2、大口径高景深,实现全视野范围成像清晰,低畸变。
3、高分辨率相机,采用1200万-4300万像素高分辨率数字相机。

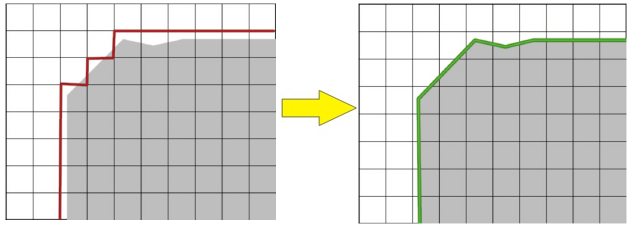

4、软件采用先进的20:1亚像素图像边缘处理。

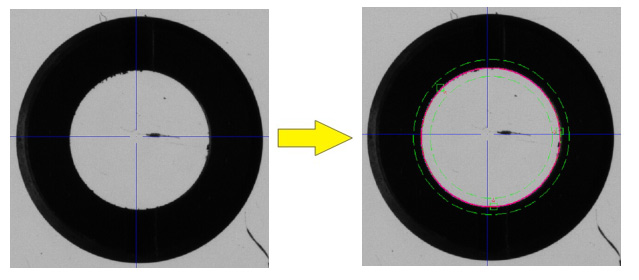

5、最小二乘法回归处理可自动祛除毛刺和异常点,对特征位置的影响降至低点。
6、高效的批量测量 测量范围内一次性可测量大于20000个尺寸,100个尺寸测量时间小于1秒,大幅缩短测量时间,提高测量效率。

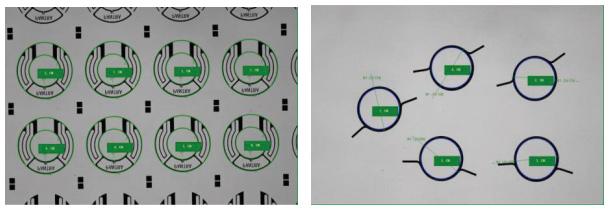

7、多个工件任意摆放,自动识别,批量测量。
三、软件特点

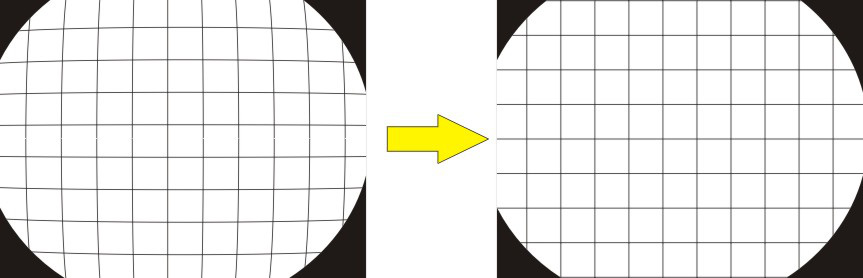

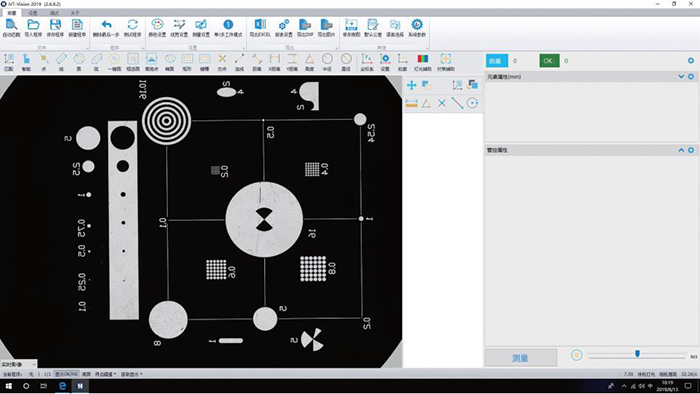

完全自主研发,软件界面简洁、功能强,易学习;采用我司自主研发的畸变校正技术,保证在视野的各位置、各角度测量结果稳定精准;自主研发的图像拼接技术,保证拼接误差小于0.003mm。
1、自动匹配工件,任意放置,一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组,实现工件多个面翻面测量。
2、全面的测量元素:
点、**点、线、**线、圆(中心坐标,半径、直径、真圆度、周长、面积,最大半径、最小半径)、弧、矩形(中心坐标,长、宽、周长、面积)、椭圆(中心坐标,长轴、短轴、周长、面积)、键槽(中心坐标,长、宽、周长、面积)、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈(通过周长计算半径、密封圈最大半径、最小半径、厚度)、测量结果再计算(最大值、最小值、平均值、求和)、二维码识别、条码识别。
3、标注:
距离、X距离、Y距离、半径、直径、角度。
4、形状误差评定:
直线度、圆度。
5、位置误差评定:
平行度、垂直度、对称度、同心度、位置度。
6、坐标系转换
笛卡尔坐标(X,Y)与极坐标(R,θ)可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转,建立工件坐标系。
7、测数据
可以自定义EXCEL模板,可以指定输出单元格。软件自带CPK模板,可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
8、其他
①软件语言:多国语言可选,语言包开放,可定义翻译修改。
②图像和绘图区共用,所见即所得,可自定义:颜色、线宽、字体大小、背景颜色。
③对焦辅助、灯光辅助功能,减少人为误差。

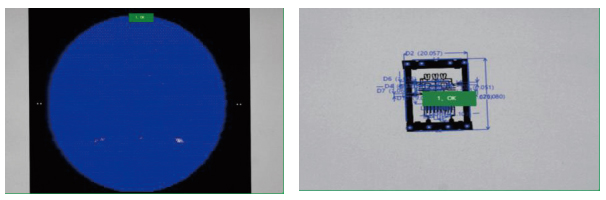

④合格/不合格(OK/NG),并报警提示,可语音输出:OK、NG。
⑤可快速扫描轮廓,并导出到CAD,与原始图档比对。
⑥可选配IO卡,外触发测量并OK NG 信号输出。
9、SPC:
包括:直方图、Cpk趋势图、X控制图、Xbar-R控制图、Xmedian-R控制图、X-Rs控制图。
