特点

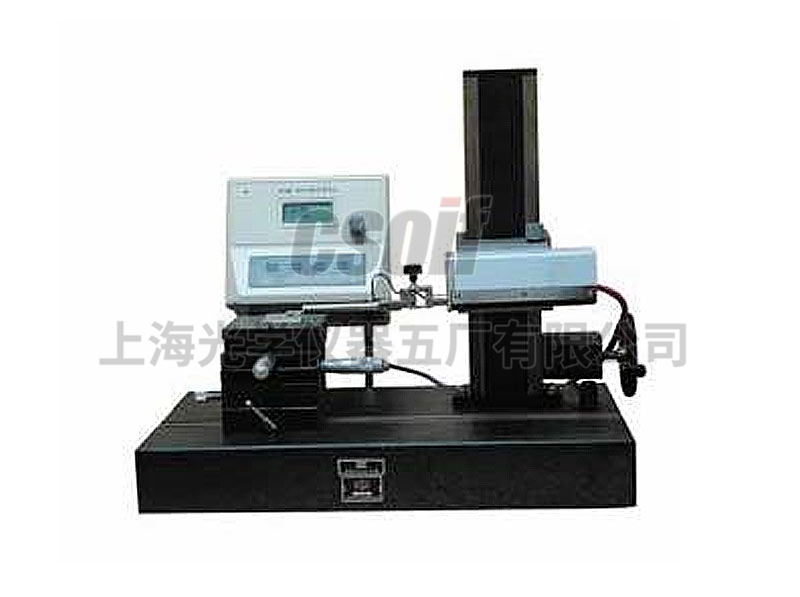

本仪器用于计量室及生产现场对工作表面粗糙度进行高精度的测量,该仪器可对零件平面、轴向母线表面的粗糙度进行测试,依据GB1031-83及ISO,DIN等标准设计,达到同类先进产品的水平。
本仪器采用接触式方式,能迅速**直观地测量出表面粗糙度值,仪器采用电感式探头,测量误差小,重复性好,钻石触针经久耐用,配置16位单片微处理器,智能化程度高,使用特别方便,能迅速读出Ra,Ry,Rz等参数,并可根据需要打印出全部测试数据及轮廓图形,LCD能显示测量过程中的触针位置,避免人为造成的误差。
规格
本仪器用于计量室及生产现场对工作表面粗糙度进行高精度的测量,该仪器可对零件平面、轴向母线表面的粗糙度进行测试,依据GB1031-83及ISO,DIN等标准设计,达到同类先进产品的水平。
本仪器采用接触式方式,能迅速**直观地测量出表面粗糙度值,仪器采用电感式探头,测量误差小,重复性好,钻石触针经久耐用,配置16位单片微处理器,智能化程度高,使用特别方便,能迅速读出Ra,Ry,Rz等参数,并可根据需要打印出全部测试数据及轮廓图形,LCD能显示测量过程中的触针位置,避免人为造成的误差。
规格
评定参数 | Ra,Rt,Ry,Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp | ||
测量范围 | Ra:0.01-10μm | ||
触针位移 | ±40μm | ||
分辨率 | 0.005μm | ||
显示方式 | 4x16带背光照明LCD | ||
小孔测量范围 | ≥φ6mm | ||
仪器总误差 | ≤10% | ||
取样长度(mm) | 0.25 | 0.8 | 2.5 |
测量长度(mm) | 1.5,1.75,2 | 3.2,4,4.8 5.6,6.4 | 10,12.5,15 |
测量速度(mm/sec) | 0.1 | 0.32 | 1 |
仪器体积 | 300x500x450 mm | ||
仪器重量 | 18 kg | ||
仪器电源 | 220 VAC ±10%, 50Hz | ||
标准配件,附件 | X-Y工作台,V型台,粗糙度样板 |
